| 是否进口：否 | 产地：日本 | 加工定制：否 |
| 类型：测量投影仪 | 品牌：尼康 | 型号：V-24B |
| 投影方式：全部 | 订货号：V-24B | 货号：V-24B |
| 分辨率：0.001mm | 功率： 400（w）w | 投影画面尺寸： 60（cm）cm |
| 重量：800 Kgkg | 规格：11 | 是否跨境货源：否 |

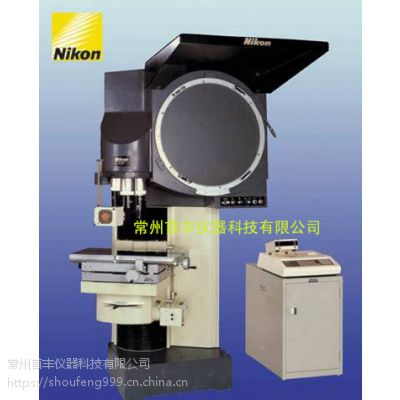

尼康V-24B轮廓投影仪，落地式比对投影机
Profile Projector V-24B 一款有效投影直径达到600mm的大型投影机 这款V-24B机器通过***的放大倍率，配置精密的载物台以及数据处理设备，将工件放大投影到屏幕上进行外观和尺寸方面的检查和测量。这些投影机非常适合观察和测量汽车、机械工具、电子部品等产业的精密零件、模具等。
NIKON V-24B系列投影机
轮廓投影仪
尼康V-24B 投影机
属于大中型量仪，投影屏有效直径为600mm，主要用于生产车间的工件尺寸检测
具有屏幕尺寸大、成象清晰、操作方便等特点
该机种只有一个机型，没有子型号
*主机自带有机械式测角仪，XY计数器为外置式
*采用9V型专用测量载物台，其行程为225(X)×100(Y)mm，承载能力达30Kg
*载物台电动升降调焦
*可能支持的被测工件高度为250mm
*透射、垂直反射、斜反射照明等均为标准配置，其中透射照明的聚光镜具有变焦功能可以根据投影物镜的倍率不同进行调节，以获得的照明效果
*投影物镜倍率精度很高，而且全部齐焦
*可搭配专用数据处理器，或计算机数据处理软件，实现多种复杂的测量
Nikon V-24B 大型投影机技术参数
调焦方式:电动 （载物台电动聚焦）
照明方式：表面卤素灯24V150W 透射卤素灯24V150W
投影屏幕直径600mm ，轮廓投影小于0.1% 表面投影误差
镜头倍率（可选择）：5X 、10X 、20X 、50X 、100X
专配载物台9V 测量范围：X,Y=225X100mm
读数值0.0005（mm）；
可能支持的被测工件高度为250mm
载物台承载能力：30（kg）
可附加微电脑处理机（Data Processor ）如：Nikon DP-E1数据处理器,
美国QC-220经济型数据处理器 、电脑数据处理软件，及寻边器
V-24B投影机主要特征
投影镜头
的放大倍率精度
卤素灯源
同轴共焦
大行程载物台
V-24B投影机投影镜头
V-24B有6种型号的投影镜头，每一种都有不同的放大倍率，工作距离，和视野范围。
V-24B投影机的放大倍率精度
使用轮廓照明时的倍率精度是±0.05% ，使用表面照明时的倍率精度是±0.075% (使用200x镜头时分别是0.1% 和0.15% )
V-24B投影机技术规格
类型:垂直光路
放大倍率精度:轮廓照明+/-0.05% , +/-0.10% (200x时)
尺寸:1,900 (H) x 1,180 (W) x 1,100 (D) mm (74.8x 46.5x43.3")
电源:110 VAC; 220 VAC
镜头安装方式:3孔炮塔安装，螺纹接口
投影镜头:5x, 10x, 20x, 50x, 100x, 200x
重量:800 Kg (1,766 lb.)
