| 是否进口：否 | 产地：中国 | 加工定制：否 |
| 品牌：天准 | 型号：VMG | 操作方式：鼠标自动控制 |
| 订货号：VMG | 货号：VMG | 分辨率：0.0001mm |
| 测量行程：400*300mm | 放大倍率：放大倍率29～163或58～326 | 测量精度：E2=（3.0+L/200）?m E2=（4.5+L/200）?m |
| 外形尺寸（长*宽*高）：1320×1040×1620 1620×1040×1620 2000×1400×1620 2440×mm |

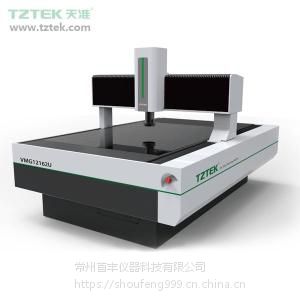

产品简介：VMG龙门自动影像测量仪专为大尺寸测量而设计，其zui大行程达2520×2020mm，适用于PCB、LCD、钣金、航空航天等行业的大行程测量。它采用移动桥式结构，汇集了***较好的设计理念，以zui完善的设计和zui严格的生产流程控制，确保机台的精度和稳定性。
仪器特点
◆ 移动桥式结构，大行程全自动测量，四轴CNC控制；
◆ 花岗石机台稳定可靠，运动平稳；
◆ 全鼠标、手柄操作，简单易用；
◆ Renishaw开放式光栅尺，精度高、稳定性好；
◆ 进口自动变倍光学镜头，可实现自动变倍测量；
◆ 可程控6环8区环形表面光源，LED轮廓光源，同轴光源；
◆ 自动对焦测高，可加装接触式测头；
◆ Vispec全自动影像测量软件；
◆ 提供多种规格标准配置，并可根据要求进行个性化定制。
技术参数
型号 | VMG662 | VMG962 | VMG1292 | VMG15122 | |||||
行程（mm） | 620×620×200 | 920×620×200 | 1220×920×200 | 1520×1220×200 | |||||
外部尺寸（mm） | 1320×1040×1620 | 1620×1040×1620 | 2000×1400×1620 | 2440×1760×1680 | |||||
重量（kg） | 1100 | 1400 | 2350 | 3000 | |||||
承重（kg） | 80 | 80 | 60 | 60 | |||||
测量精度 | XY轴* | E2=（3.0+L/200）?m | E2=（4.5+L/200）?m | ||||||
Z轴** | E1=（5.0+L/200）?m | ||||||||
速度 | XY轴 | 300mm/S | |||||||
Z轴 | 100mm/S | ||||||||
光栅尺 | Renishaw光栅尺 | ||||||||
CCD | 1/2"CCD 黑白/彩色 | ||||||||
光源 | 轮廓光 | LED冷光源，256级亮度可调 | |||||||
表面光 | 6环8区LED冷光源，各段独立操控，256级亮度可调 | ||||||||
同轴光 | LED冷光源，256级亮度可调 | ||||||||
光学系统*** | 6.5:1可变倍，放大倍率29～163或58～326 | ||||||||
软件 | Vispec测量软件 | ||||||||
运动控制 | 自主***的CNC直流伺服系统 | ||||||||
保修期 | 1年 | ||||||||
工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% | ||||||||
振动<0.002g，低于15Hz | |||||||||
电源 | 220V/50Hz/10A | ||||||||
L表示测量长度，以毫米为单位。
Z轴的机械精度，聚焦的精度与工件表面有很大关系。
放大倍率为近似值，具体值与显示器的尺寸以及显示器的分辨率相关。
应用行业
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视（LCD）、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
测量对象
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
测量元素
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
